22I07
| 指标 | 参数 |
| ADC | 模拟输入范围≥2000MHz |
| DAC | 采样频率≥2500MSPS |
| 输出信号范围 | DC～3600MHz |
| ADC与DAC闭环 | 短时相参偏差≤2° （采用LFM测试，1s内最大偏差，样本随机抽取，样本数量≥512） |
| 长时相参偏差≤5° （采用LFM测试，120s内最大偏差，样本随机抽取，样本数量≥512） |
|
| FPGA外挂DDR3存储容量 | ≥2GB；速率≥1000MHz；位宽64位，分为两组32位 |
| 涉及的GTH接口速率 | ≥6.25Gbps/s |
| 异步串口 | RS422电平，最大波特率921600bps，与载机相连部分隔离 |
| 同步串口 | RS422电平，最大数据率10Mb/s，与载机相连部分隔离 |
| 板卡外形尺寸 | （102）mm ×（150）mm，误差±0.2mm |
| 典型工作电压 | 12V |
| 常温总功耗 | ≤45W |

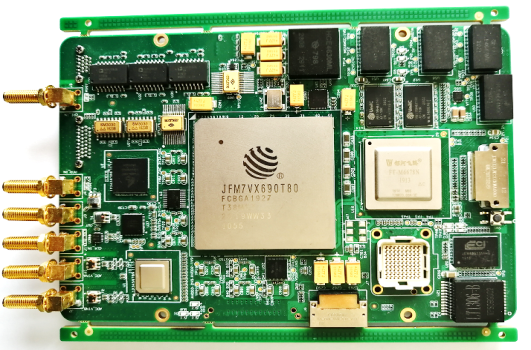

高速采样处理板由高速ADC、高速DAC、FPGA、C6678、DDR3、接口电路等组成；双
通道高速采样功能：
双通道高速采样目的是实现雷达和差两路回波数字化，设计采样率不低于1200MHz，考虑到功耗的因素，选用AD9689-2000MSPS芯片，支持双通道2.0GSPS、14位采样；
波形产生功能：
高速采样处理板具有宽带信号产生能力，选用云芯公司的AD9739，支持2.5GSPS、14位分辨率数模转换；
对外接口功能：
高速采样处理板对外接口划分为5部分，信号处理机内部接口，雷达前端接口，载机接口，存储光模块接口、调试接口。考虑到使用的IO资源及存储资源比较多， FPGA选用复旦微公司成熟国产化芯片JFM7VX690T80-2FFG1927I；
通道高速采样功能：
双通道高速采样目的是实现雷达和差两路回波数字化，设计采样率不低于1200MHz，考虑到功耗的因素，选用AD9689-2000MSPS芯片，支持双通道2.0GSPS、14位采样；
波形产生功能：
高速采样处理板具有宽带信号产生能力，选用云芯公司的AD9739，支持2.5GSPS、14位分辨率数模转换；
对外接口功能：
高速采样处理板对外接口划分为5部分，信号处理机内部接口，雷达前端接口，载机接口，存储光模块接口、调试接口。考虑到使用的IO资源及存储资源比较多， FPGA选用复旦微公司成熟国产化芯片JFM7VX690T80-2FFG1927I；
