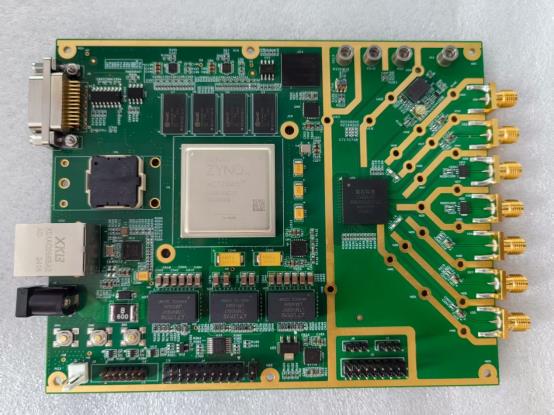

24E04
| 指标 | 参数 |
| 射频收发通道数量 | 2收2发 |
| 射频收发器频段 | 30MHz~7000MHz，支持TDD和FDD |
| 可调谐通道带宽 | 20kHz~75MHz |
| 射频收发器支持快速乒乓跳频，最高跳频速度高达40000跳 | |
| Z7的PS端外挂DDR3存储容量 | 1GB；速率≥1000MHz；位宽32位 |
| Z7的PL端外挂DDR3存储容量 | 1GB；速率≥1000MHz；位宽32位 |
| 涉及的GTX接口速率 | ≥6.25Gbps/s |
| 网口 | 1000BASE-T |
| 光口 | 四路并行光收发一体光模块，中心波长850nm，MPO接头，每个通道提供10.3125Gbps传输速率； |
| 异步串口 | RS232电平，典型速率120kbps，RS422电平，最大传输速率14Mbps。 |
| 板卡外形尺寸 | （148.5）mm ×（118.5）mm，误差±0.2mm。 |
| 典型工作电压 | 12V |
| 常温总功耗 | ≤40W |
板卡由射频收发器、FPGA、DDR3、EMMC、接口电路等组成。
板卡发射通道采用直接变频架构，由混频器、可编程增益放大器、带宽可调滤波器和高速高精度16bit DAC 组成。发射通道具有本振泄漏校准、IQ 正交校准，能够实现更优的本振泄漏和镜像抑制，工作频率范围为30MHz至7GHz，可调谐通道带宽为20kHz至75MHz。
板卡接收通道采用直接变频架构，由衰减器、混频器、可编程增益放大器、带宽可调滤波器和高速高精度16bit ADC组成。接收通道集成QEC校准功能。在窄带应用中，接收通道可在数字部分进行二次变频，支持低中频工作模式，工作频率范围为30MHz至7GHz，可调谐通道带宽为20kHz至75MHz。
该板卡对外接口划分为5部分，电源接口，射频收发接口，网口，光模块接口、调试接口。考虑到使用的IO资源及存储资源比较多， FPGA选用赛灵思公司成熟芯片XC7Z045-2FFG900I。
板卡发射通道采用直接变频架构，由混频器、可编程增益放大器、带宽可调滤波器和高速高精度16bit DAC 组成。发射通道具有本振泄漏校准、IQ 正交校准，能够实现更优的本振泄漏和镜像抑制，工作频率范围为30MHz至7GHz，可调谐通道带宽为20kHz至75MHz。
板卡接收通道采用直接变频架构，由衰减器、混频器、可编程增益放大器、带宽可调滤波器和高速高精度16bit ADC组成。接收通道集成QEC校准功能。在窄带应用中，接收通道可在数字部分进行二次变频，支持低中频工作模式，工作频率范围为30MHz至7GHz，可调谐通道带宽为20kHz至75MHz。
该板卡对外接口划分为5部分，电源接口，射频收发接口，网口，光模块接口、调试接口。考虑到使用的IO资源及存储资源比较多， FPGA选用赛灵思公司成熟芯片XC7Z045-2FFG900I。
