24G05

技术参数
指标 参数
具备接收1路L频段信号，完成下变频、滤波；
具备完成1路滤波、上变频，输出S频段信号，输出S频段射频信号杂、谐波抑制：≥50dB；
具备经纬度定位精度：优于5m RMS功能；
高程定位精度：优于10m RMS功能；
具备1收1发422电平功能，最大传输速率12Mbps
板卡外形尺寸：（85）mm ×（65）mm，误差±0.2mm。
典型工作电压：通过电源板供电，12V、1.8V、3.3V和5V；
常温总功耗≤10W。

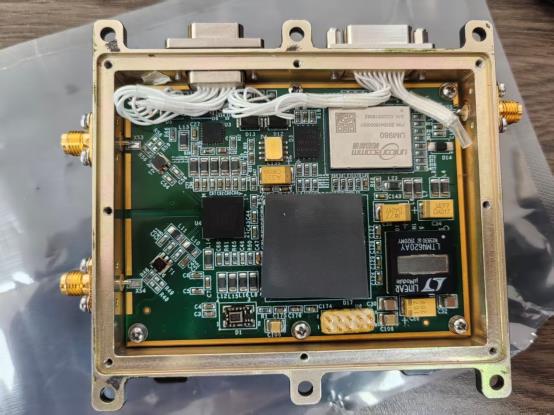

板卡由FPGA、射频收发器、定位模块、接口电路等组成。
板卡完成滤波、上变频，输出S频段信号，谐波抑制≥50dB。选用AD9361BBCZ芯片，支持双通道、47 MHz to 6.0 GHz、12位分辨率数模转换。
板卡接收L频段信号，完成下变频、滤波。选用AD9361BBCZ芯片，支持双通道、7 0MHz to 6.0 GHz、12位采样。
板卡具有定位功能，经纬度定位精度：优于5m RMS、高程定位精度：优于10m RMS。选用UM980芯片。
该板卡对外接口划分为4部分，射频收发接口、定位模块输入接口、调试接口和供电接口。
