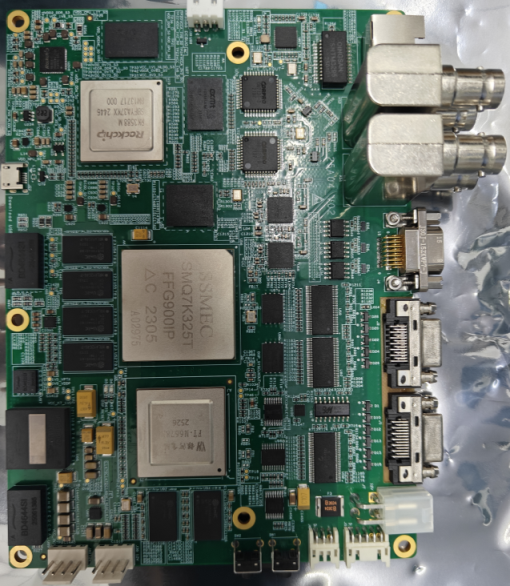

25A04
| 指标 | 参数 |
| 12V电源输入； | |
| 2路Camera Link 输入； | |
| 2路PAL输出； | |
| 2路SDI输出； | |
| 1路千兆以太网（接3588）； | |
| 3路RS422（接FPGA）； | |
| 1路FPGA JTAG； | |
| 1路DSP JTAG； | |
| 1路Micro USB固件烧写； | |
| FPGA与3588之间应具备PCIE接口、1路UART接口、1路SPI接口、GPIO接口； | |
| FPGA与DSP之间应具备SRIO×4 3.125Gbps接口、SPI接口、2路GPIO接口； | |
| FPGA外挂2GB DDR3； | |
| DSP外挂2GB DDR3； | |
| 3588外挂4GB LPDDR4及EMMC。 | |
| 板卡外形尺寸：（158）mm ×（115）mm，误差±0.2mm。 | |
| 典型工作电压12V； | |
| 常温总功耗≤36W。 | |
图像处理板主处理芯片为FPGA、DSP及AI芯片，FPGA型号为SMQ7K325T、DSP型号为FT-M6678、AI芯片型号为RK3588J。DSP与FPGA互联1组SRIO X4，FPGA与AI互联PCIE 2.0 X4。对外输出3路RS422接口、2路Camera Link 输入、2路PAL输出、2路SDI输出、1路千兆以太网。
采用国产7K325T FPGA + FT6678 DSP + RK3588架构；
FPGA与DSP之间具有SRIO、SPI接口；
FPGA与RK3588之间具有PCIE、3588接口；
单块图像处理板卡功耗：≯36W@12V，峰值≯42W@12V@5s；
