25F01
| 指标 | 参数 |
| Z7和V7处理器间具备2路1xSerDes接口，通信速率10Gbps | |
| Z7和V7处理器间具备16路直连双向LVDS接口，单路单向速率50Mbps | |
| Z7具备10路发射，4路接收RS422接口（DC_），通信速率10Mbps,其中2组（DC1_HLO_和DC1_HLP_）为同步RS422接口； | |
| Z7具备20路发射全双工异步RS422接口（R_422_），通信速率10Mbps，其中4组（R_422_XXX_0A、R_422_XXX_0B、R_422_XXX_0C、R_422_XXX_0D）为同步RS422接口； | |
| Z7具备2路发射，1路接收RS422接口（UC_），通信速率10Mbps | |
| Z7具备10路发射，4路接收LVDS接口（T_LVDS_），通信速率50Mbps其中4组（T_LVDS_XXX_TX_0、T_LVDS_XXX_TX_1、T_LVDS_XXX_RX_0、T_LVDS_XXX_RX_1）为同步接口； | |
| Z7（PS和PL），V7均具备4位MARK地址 | |
| 总外形尺寸（不含LRM连接器，不含锁紧条安装面） | ≤280mm（长）*210mm（宽）*25.4mm（高） |
| 总重量 | ≤2.6kg |
| 散热方式 | 导冷 |
| 典型工作电压 | 12V |
| 常温总功耗 | ≤120W |

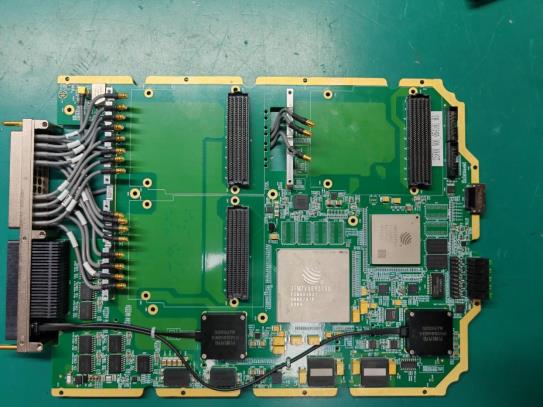

LRM-DBF模块处理底板由复旦微的JFM7VX690T80、复旦微的FMQL45T900、DDR3、接口电路等组成。
LRM-DBF模块处理底板预留有标准的FMC接口，可搭配对应的ADC子卡及DAC子卡实现接收信号模数转换、发射信号数模转换功能。
LRM-DBF模块处理底板具备板内BIT功能，能够监测板内主要工作电压、工作温度。
LRM-DBF模块处理底板具备逻辑和软件远程更新功能，具备逻辑远程调试功能。
LRM-DBF模块处理底板具备硬件看门狗功能，用于防止板卡逻辑程序跑飞。
LRM-DBF模块处理底板预留有标准的FMC接口，可搭配对应的ADC子卡及DAC子卡实现接收信号模数转换、发射信号数模转换功能。
LRM-DBF模块处理底板具备板内BIT功能，能够监测板内主要工作电压、工作温度。
LRM-DBF模块处理底板具备逻辑和软件远程更新功能，具备逻辑远程调试功能。
LRM-DBF模块处理底板具备硬件看门狗功能，用于防止板卡逻辑程序跑飞。
