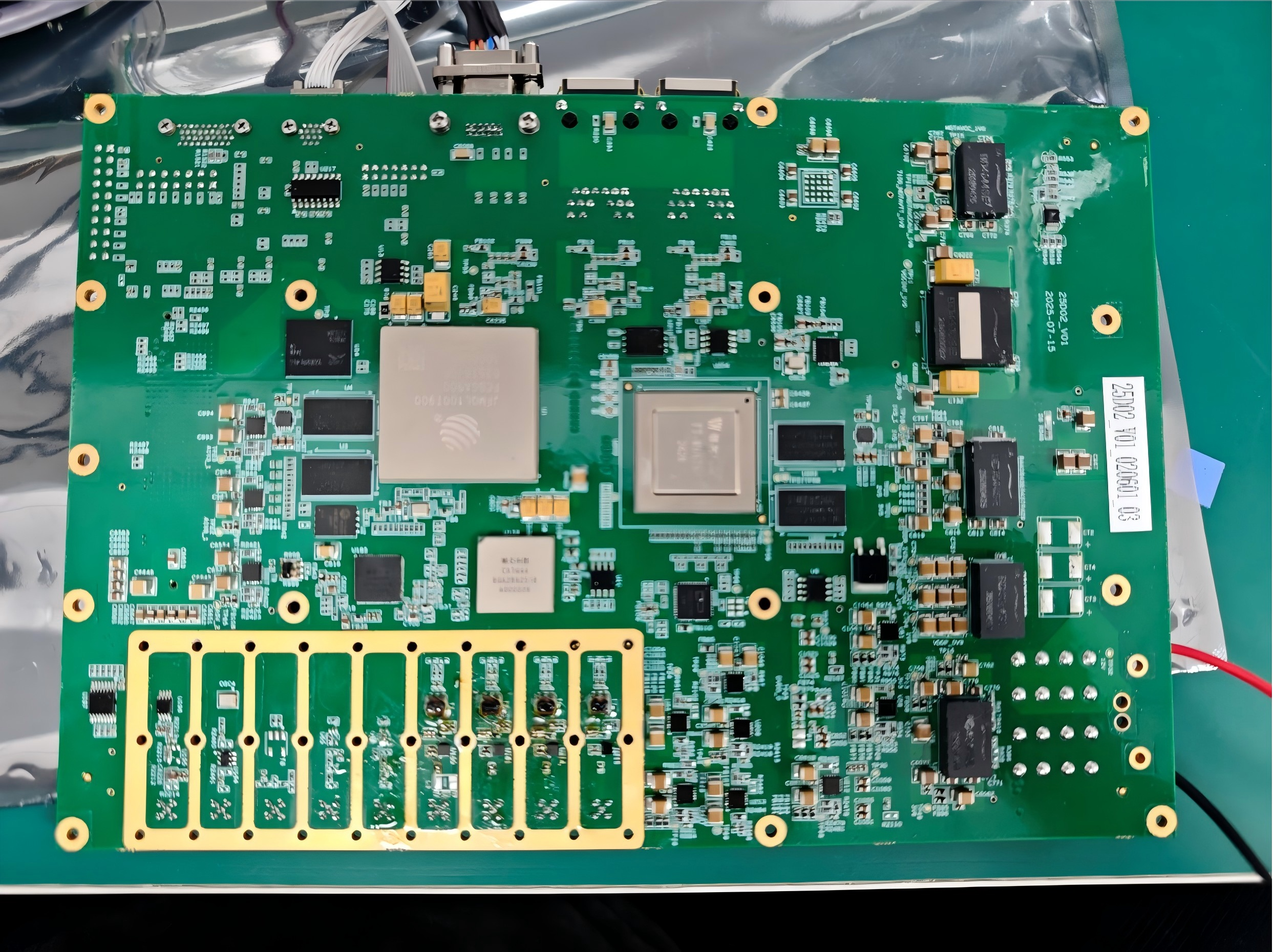

25D02

技术参数
序号 指标 参数
1 射频接收 射频芯片选用CX7342或功能类似芯片；
2 射频接口输入功率范围：-100dBm～-65dBm；
3 接收通道数≥2个，2个通道的本振频率可独立调整；
4  具备为L低噪放馈电能力；
 信号处理
5 FMQL100T900外设要求： DDR3 SDRAM内存容量：PS为1GB，PL为1GB;
6 干兆以太网接口：2个：
7 SPI FLASH，存储容量不小于256Mb;
8  EMMC不少于8GB;
9 UART接口：2个：
10 PL端搭载FMC载板，FMC载板安装孔预留，接口定义按照甲方要求设计；
11 高精度DA性能要求：
12 DA分辨率≥14bit；
13 输出电压范围：0～5V
14 输入10MHz信号：1路；
15  输入1PPS信号：1路；
16 输出1PPS信号：1路
17    尺寸 154mm(±1.5mm)*225mm(±1.5mm)*2.4mm(±0.5mm)
18 环境适应性工作温度 -40℃～60℃
19 存储温度 -55℃～+70℃
20   防潮、防盐雾和防霉
21 典型工作电压 12V
22 常温总功耗 ≤50W
天线接收到的卫星信号输入到导航信号接收处理板卡，先经过低噪放对信号进行放大，使用功分器进行信号分路；分路信号通过放大、滤波后分别输入射频芯片的2个接收通道进行射频采样、变频、抽取等操作，变频后的中频信号通过高速接口送至FPGA内部完成对中频信号的信号处理。
设计采用CX7444，该芯片具备4通道，1.2GHz带宽，3GSPS的采样率，且单通道的功耗低于1.48W；该芯片满足多通道、高带宽、高采样率、低功耗的需求。
板卡内焊接晶振，对外预留SMP射频连接器，通过GX1619TD电子开关进行内外时钟的切换。
导航信号接收处理板卡对外接口主要为对外输出的DA及脉冲接口；对内输入的时钟及脉冲接口；调试使用的接口；与子卡互联IO的连接器接口等。考虑到使用的IO资源及存储资源比较多， FPGA选用复旦微公司成熟国产化芯片FMQL100T900，DSP选择国防科技大学的FT-6678N。
