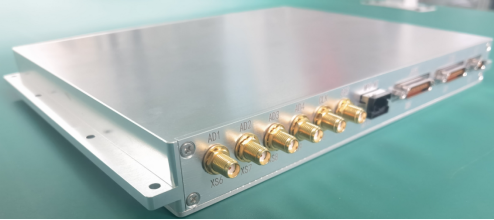

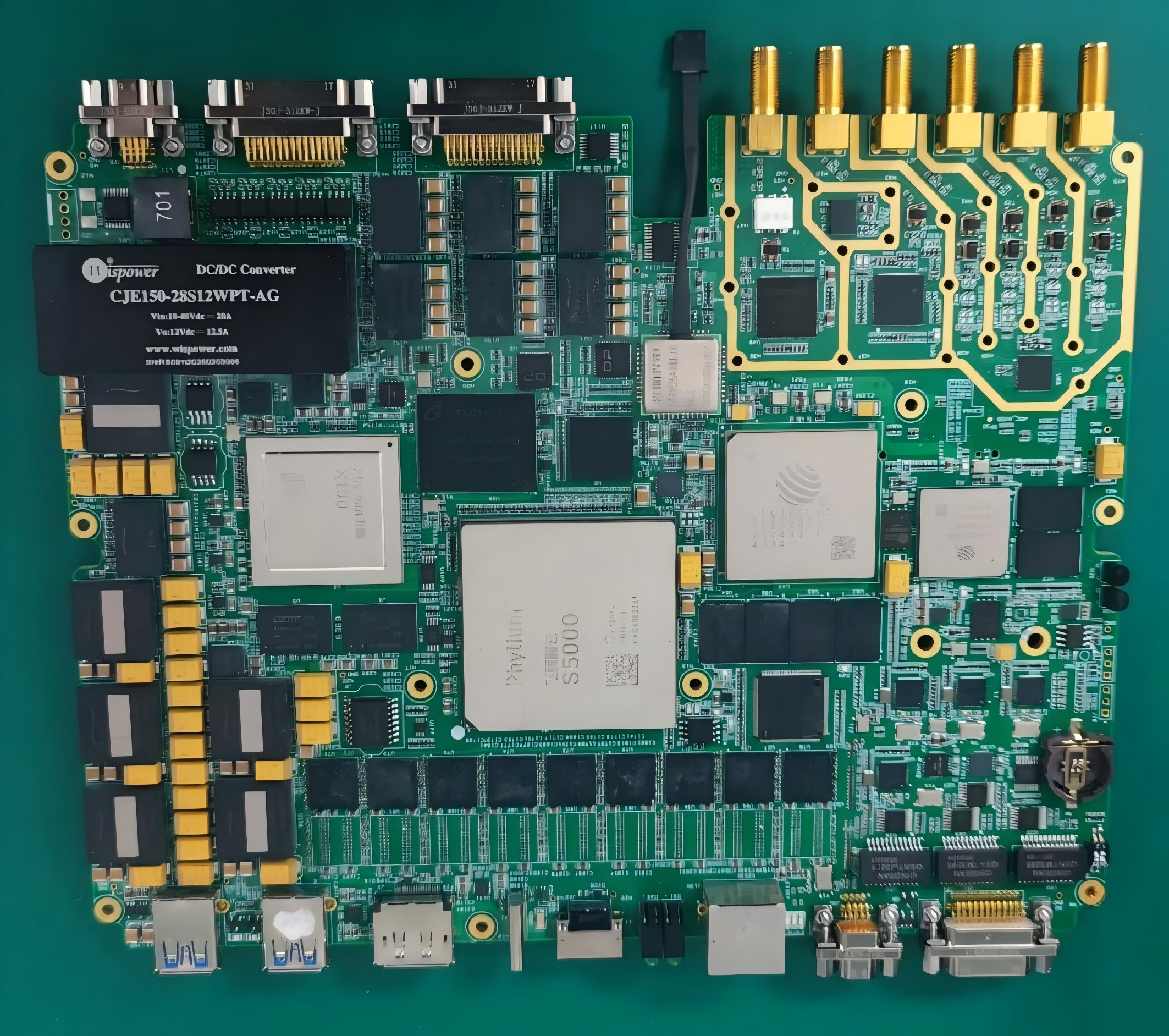

四面阵反无雷达信号处理机

序号

项目

内容

CPU

1

处理器

1片国产S5000C-16，工作主频≥2.1GHz

2

内存

S5000C-16处理器外接2通道DDR5（颗粒焊装），总容量64GB，峰值数据率≥3200MT/s

3

板载存储

256GB SATA SoC盘（表贴）

4

网络接口

2路1000BASE-T

5

PCIe接口

1路PCE-E 2.0×8，与板内FPGA互联

6

显示

1路DP显示，最高分辨率不小于1920x1080

7

加载时间

开电到操作系统加载完成时间小于3分钟

8

操作系统

S5000C运行国产银行麒麟操作系统，提供全接口驱动

FPGA

9

FPGA

1片复旦微公司的JFM7K325T

10

内存

2 GB DDR3x SDRAM，总线位宽为64bit，峰值数据率≥1600MT/s

11

PCIe接口

1路PCI-E 2.0 ×8，与板内CPU互联

12

TTL接口

IO具有静电保护功能

13

程序加载

FPGA采用SPI方式加载程序

14

管理

支持以太网远程调试FPGA（硬件电路实现）和程序固化

15

光口

1个4发4收多模光模块，支持最大10Gbps数据传输

AD

16

AD型号

国产AD9653

17

中频信号瞬时带宽（1dB）

40MHz

18

模拟中频频率

125MHz

19

采样率

100MHz

20

AD位数

16位

21

AD有效位数

≥12位@125MHz

22

接收通道一致性

幅度±1dB，相位±5°

23

抗损毁功率

≥15dBm

24

SFDR

≥76dBc@125MHz

25

驱动

提供SPI配置程序

DA

26

DA型号

1片国产AD9154

27

中频信号瞬时带宽(1dB)

40MHz

28

模拟中频频率

125MHz

29

模拟中频频率

≥-4dBm

30

窄带杂散

≤65dBc(125MHz@±20MHz)

31

驱动

提供SPI配置程序

其它

32

尺寸大小

245mm(长)*180mm(宽)*27.1mm(高)，误差±0.2mm

33

国产化

100%全国产化自主可控设计

34

电源

典型电压：+24V

电压范围：+18V～+40V

35

功耗

设计最大功耗 ≤150W

典型整板功耗 ≤70W（标准大气压，常温 25℃）

最大整板功耗 ≤120W（标准大气压，常温 25℃，处理器满负载）

36

工作温度

-40℃～+60℃

37

存储温度

-45℃～+85℃

38

软件

1.提供网控健康管理软件，通过板内BMC管理整板健康状态

2.提供所有接口全套驱动程序
