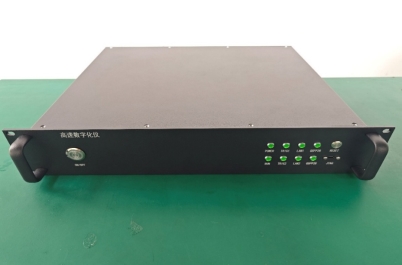

高速数字化仪
产品规格书
1 产品简介
高速数字化仪是一款多通道同步信号采集产品。可提供多路前端中频或者射频信号同步采集能力，通过RDMA百G光纤网络接入AI服务器集群中。相比于传统的PCIE方式，提供了更大的带宽。并且光纤网络的形式，也可以使AI服务器集群共享前端高速信号采集资源。
2 功能描述
² 提供最多8路14位AD输入，最大采样速率5.0Gsps；
² 提供最多8路14位DA输出，最大采样速率9.85Gsps；
² 提供1路100G光纤网接口，通过RDMA协议实现，速率：6GB/s；
² 基于1PPS的同步采集播放；
² 提供2路千兆以太网控制接口；
² 提供TYPE-C JTAG调试接口；
² 提供多路RS422接口功能；
² 提供健康管理功能；
² 提供频谱监控软件功能；
² 工作温度：0℃～+40℃；（室温）
3 产品规格
l 板载FPGA实时处理器：XCZU48DR-2FFVG1517I；
CPU:
· 四核 ARM Cortex-A53,1.3GHz
· 双核 Cortex™-R5F, 533MHz
可编程逻辑：
· 930K Logic Cells
· 425K CLB LUTs
· 4,272 DSP Slices
l 采集指标项：
1）8路14位RF-ADC，最大速率可达5.0GSPS，带 DDC，可进行数字抽取;
2）8路14位RF-DAC，最大速率可达9.85GSPS，带DUC, 可进行数字插值;
l 光纤接口指标：
1）2路QSFP28光纤模块；
2）支持高达8路25Gbps高速串行总线；
3）支持RDMA数据传输协议；
4）支持其他用户自定义光纤传输协议；
l 高温恒温晶振：
为数据处理单元提供高稳基准时钟（10Mhz）；
1kHz 频偏处≤-150dBc/Hz，10kHz 频偏处≤-155dBc/Hz（正弦波应用）；
l 存储性能：
1）1组PS DDR4 64bit 4GB；
2）2组PL DDR4 64bit 4GB；
3）1片64GB eMMC；
4）2片QSPI Flash（2Gb）用于FPGA的加载；
l 其它接口性能：
1）12路RS422接口，包含11路PL RS422，1路PS RS422;
2）1路10MHz频标信号，SMA接口，支持与内部恒温晶振的切换；
3）2路1PPS信号，SMA接口；
4）1路B码信号，J30J接口;
5）支持同步采集能力，即设备每次开机并启动采集时，设备的AD采集时钟、AD采集起始时刻均与外1pps上升沿保持同步，保证每次设备开机，同步采集时延的稳定误差≤0.2ns。

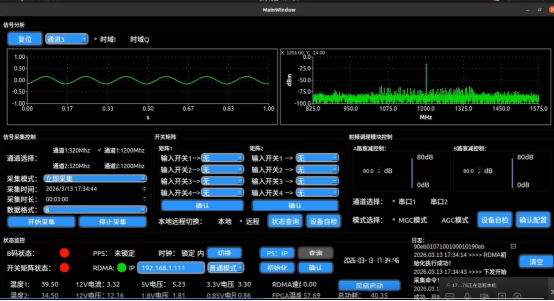

l 软件：
1) 提供通道选择功能；
2) 提供时域图显示功能；
3) 提供频谱图显示功能；
4) 提供B码状态与PPS锁定状态功能；
5) 提供自检状态显示功能；
6) 提供采集模式选择功能；
7) 提供下位机IP配置功能；

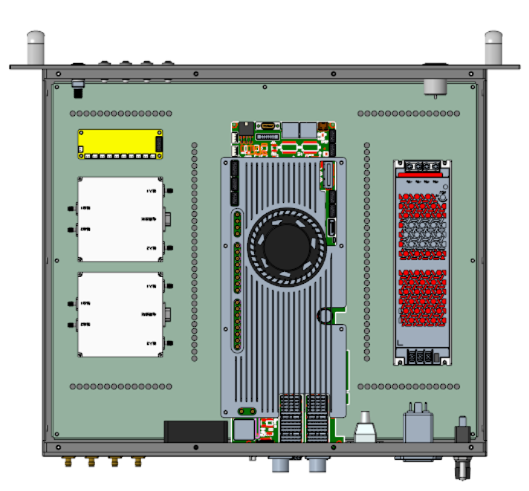

4 产品内部构成原理
5 产品配套
序号 | 配套名称 | 数量 | 型号 | 备注 |
|---|---|---|---|---|
1 | 网线 | 2根 | 远程控制 | |
2 | 百G光纤线 | 2根 | 采集数据传输 | |

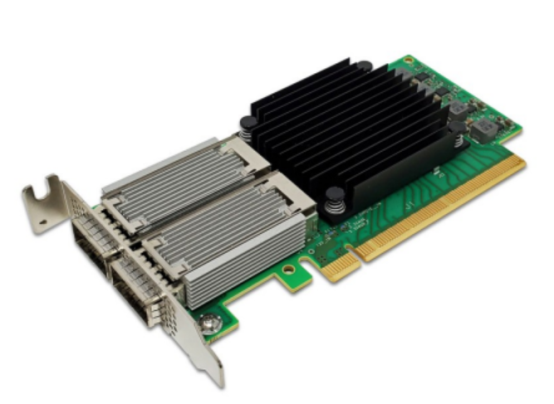

3 | 百G网卡 | 1块 | 配入服务器 |
6 接口
序号 | 接口信号 | 位置 | 物理接口 | 数量 |
|---|---|---|---|---|

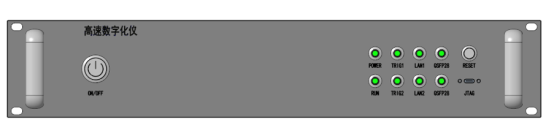

中频信号输入 | 前面板 | SMA | 4 | |
电源指示灯 | 绿色圆形 | 1 | ||
电源开关 | 拨动开关 | 1 | ||

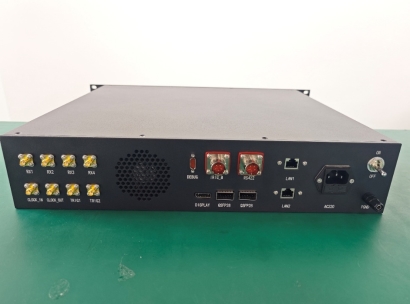

10M采样时钟输入 | 后面板 | SMA | 1 | |
PPS输入 | SMA | 1 | ||
B码输入 | J30J-9 | 1 | ||
J30J-25ZKW-J | J30J | 1 | ||
J56-10 | J56 | 1 | ||
100G网口 | QSFP28 | 2 | ||
以太网口 | RJ45 | 1 | ||
220交流电 | 黑色三相 | 1 |
7 产品应用
1. 中频信号采集
2. AI服务器集群数据处理
3.卫星测控
4.电子侦察
5.雷达/电子对抗
