23D02

西安大合智能科技有限公司

23D02

产品规格书

2025年12月16日

更改历史页

目 录

1.        应用背景

2.        产品概述

2.1.        数据存储功能

2.2.        数据传输功能

2.3.        对外接口功能

3.        技术参数

3.1.        电气技术参数

3.2.        机械技术参数

3.3.        功耗参数

4.        框图

5.        实物展示

1.                      应用背景

23D02型号VPX_6U_7V690T_NVMe存储板首次应用于722所存储机箱，实现数据存储、传输以及各接口通讯功能。

2.                      产品概述

VPX_6U_7V690T_NVMe存储板由M.2高速固态硬盘、网络芯片、FPGA、DDR3、接口电路等组成。板卡提供8通道M.2 SSD固态盘扩展槽位，每个M.2槽位接口可扩展4T存储容量。对外提供2路万兆以太网光纤接口，2路千兆以太网接口，FPGA对外提供32组GTX高速数据接口，实现数据的高速传输和数据存储功能。

2.1.                      数据存储功能

VPX_6U_7V690T_NVMe存储板具备大容量存储功能，提供8通道M.2 SSD固态盘扩展槽位，每个M.2槽位接口可扩展4T存储容量，总32T存储容量。

2.2.                      数据传输功能

VPX_6U_7V690T_NVMe存储板集成多种高速数据传输接口，具备卓越的数据吞吐能力，具体包括：

数据存储模块接口：支持16通道AURORA，采用64B/66B编码，传输速率可达5 Gbps；

高速串行接口：提供4组4通道SRIO，支持5 Gbps与6.25 Gbps两种传输速率；

万兆网络接口：支持8路及4路两种配置，每路传输速率均为10.3125 Gbps；

该设计充分满足高性能存储系统对高速、稳定数据传输的需求。

2.3.                      对外接口功能

VPX_6U_7V690T_NVMe存储板对外接口划分为多个部分，网口，光口，VPX高速接口，调试接口，供电接口等。考虑到使用的IO资源及存储资源比较多，FPGA选用国微公司成熟国产化芯片SMQ7VX690TFFG1927。

3.                      技术参数

3.1.                      电气技术参数

l                      FPGA外挂两组DDR3动态存储芯片：单组4片，2GB；速率：1066MHz；位宽64位;

l                      涉及的GTX接口速率≥5Gbps/s;

l                      网口：1000BASE-T，最大数据速率1Gbps。

3.2.                      机械技术参数

板卡外形尺寸：（266.7）mm ×（160）mm，误差±0.2mm。

3.3.                      功耗参数

典型工作电压12V；

常温总功耗≤122W。

4.                      框图

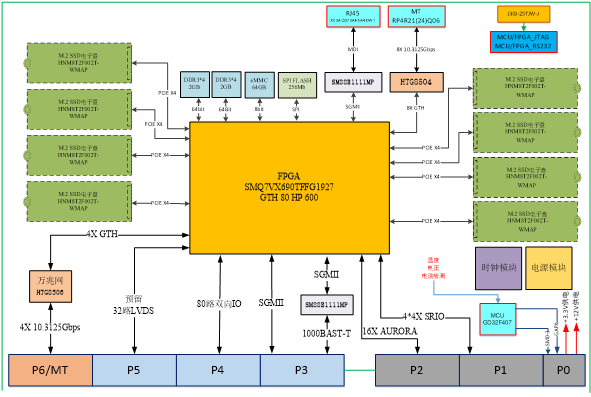

图1.                      框图

图2.                      平台架构示意图

5.                      实物展示

图3.                      实物图片
